Vous voulez profiter de votre piscine plus longtemps dans l’année ? Le branchement d’une pompe à chaleur est la solution. Mais comment faire l’installation soi-même sans commettre d’erreur ? Vous cherchez un guide clair pour le raccordement hydraulique et électrique ?
Cet article vous explique pas à pas comment procéder. Vous trouverez ici toutes les informations pour réaliser le branchement de votre pompe à chaleur de piscine en toute sécurité, de la préparation du matériel à la mise en service.
Prérequis : Matériel et Outils Nécessaires
Avant de commencer, il est important de rassembler tout ce dont vous avez besoin. Une bonne préparation vous évitera des allers-retours au magasin et vous fera gagner du temps. Assurez-vous d’avoir tous les éléments sous la main.
Voici la liste complète du matériel, des outils et des équipements de sécurité pour une installation réussie.
- Matériel indispensable : Votre pompe à chaleur (PAC), un kit by-pass adapté, des tuyaux PVC pression (souvent diamètre 50 mm), de la colle PVC, un décapant PVC et les raccords nécessaires (coudes, manchons).
- Outils de base : Une scie à métaux ou un coupe-tube pour le PVC, un mètre ruban, un niveau à bulle, une perceuse si vous devez fixer le support, et des tournevis.
- Équipement de sécurité : Des gants de protection, des lunettes pour les coupes et le collage, et le disjoncteur différentiel adapté à la puissance de votre PAC.
Étape 1 : Choisir l’Emplacement Idéal pour la Pompe à Chaleur
L’emplacement de votre pompe à chaleur n’est pas un détail. Il a un impact direct sur ses performances et sa durée de vie. La règle principale est simple : la PAC doit être installée à l’extérieur. Elle a besoin d’un grand volume d’air pour fonctionner correctement.
Le système aspire l’air ambiant, en capte les calories et rejette de l’air froid. Si elle est dans un local technique fermé, elle va vite brasser le même air froid et son rendement va chuter. Il est donc essentiel de garantir un flux d’air optimal tout autour.
Distances de sécurité à respecter
Pour assurer une bonne ventilation et un accès facile pour l’entretien, vous devez respecter certaines distances. Ces valeurs peuvent varier légèrement selon les modèles, consultez toujours la notice d’installation de votre appareil.
| Zone concernée | Distance minimale recommandée |
|---|---|
| Distance entre la PAC et le bassin | Au moins 2 à 3 mètres pour des raisons de sécurité électrique. |
| Dégagement avant (ventilateur) | 3 à 5 mètres sans aucun obstacle. |
| Dégagement arrière et sur les côtés | Minimum 50 cm d’un mur ou d’une haie. |
Un support stable et anti-vibrations
La pompe à chaleur doit reposer sur un support stable, plat et parfaitement de niveau. Une dalle en béton est la solution la plus courante et la plus fiable. Cela évite que l’appareil ne bouge et ne subisse des contraintes mécaniques.
La plupart des pompes à chaleur sont livrées avec des silentblocs. Ce sont des plots en caoutchouc à placer sous les pieds de l’appareil. Ils sont très importants car ils absorbent les vibrations et réduisent le bruit en fonctionnement. Pensez à les installer.

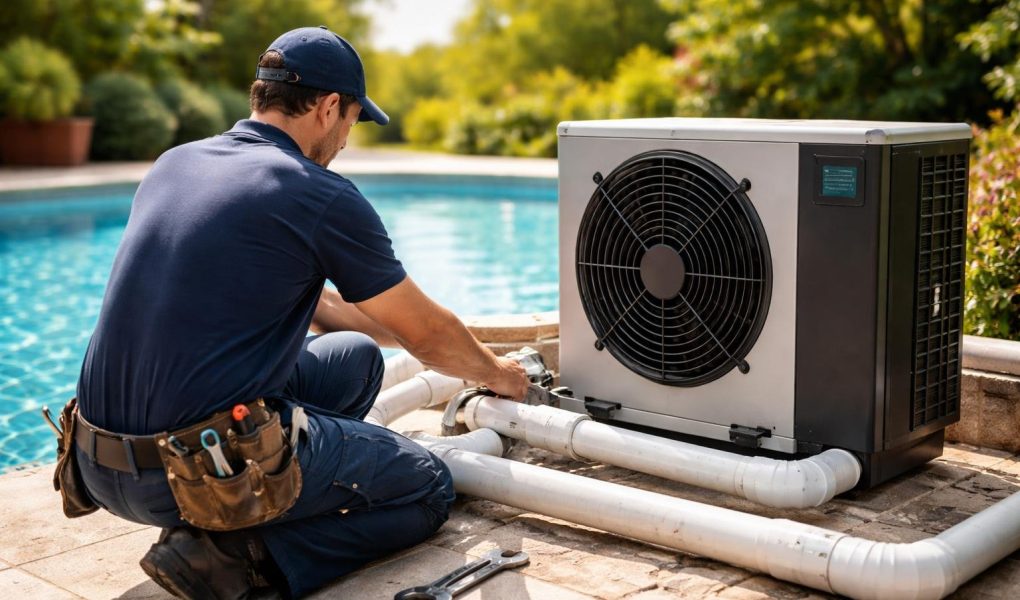

Étape 2 : Le Raccordement Hydraulique (Le Cœur de l’Installation)
Le raccordement hydraulique consiste à intégrer votre pompe à chaleur dans le circuit de filtration de la piscine. L’ordre de branchement est très important pour que chaque appareil fonctionne bien. La règle est simple : la PAC se place toujours après le filtre et toujours avant le système de traitement de l’eau.
Le chemin de l’eau doit donc être le suivant : Skimmer → Pompe de filtration → Filtre → Pompe à chaleur → Traitement de l’eau (ex: avant le système de traitement au sel) → Buses de refoulement vers le bassin.
Pourquoi le kit by-pass est indispensable ?
Pour brancher votre PAC, l’installation d’un kit by-pass est quasiment obligatoire. C’est un montage de trois vannes qui joue plusieurs rôles clés.
- Régler le débit d’eau : Une pompe à chaleur a besoin d’un débit d’eau précis pour bien fonctionner. Le by-pass permet de dévier une partie de l’eau pour ajuster le flux qui traverse la PAC.
- Isoler la pompe à chaleur : En cas d’entretien, de panne ou pour l’hivernage, vous pouvez isoler complètement la PAC du circuit d’eau sans couper la filtration.
- Adapter les diamètres : Il facilite le raccordement entre les tuyaux de votre piscine et les entrées/sorties de la pompe, qui peuvent être de diamètres différents.
Comment monter le by-pass ?
Le montage est assez simple. Il se fait sur le tuyau de refoulement, celui qui renvoie l’eau filtrée vers la piscine.
- Coupez l’alimentation en eau et la filtration.
- Repérez l’endroit où vous allez installer le by-pass, après le filtre.
- Coupez le tuyau de refoulement sur une longueur suffisante pour insérer les deux raccords en « T » du kit.
- Nettoyez et dégraissez les surfaces à coller avec le décapant PVC.
- Appliquez la colle PVC et assemblez les raccords en « T » sur votre tuyauterie. Raccordez ensuite les trois vannes.
- Raccordez le tuyau d’entrée de la PAC sur la première vanne et le tuyau de sortie sur la deuxième vanne. La troisième vanne reste sur le circuit principal.
Étape 3 : Le Branchement Électrique en Toute Sécurité
Le branchement électrique est l’étape la plus délicate. La sécurité est la priorité absolue. Si vous avez le moindre doute, il est plus prudent de faire appel à un électricien qualifié.
Une installation électrique non conforme peut être très dangereuse (risque d’électrocution, d’incendie). Le branchement doit respecter la norme NF C 15-100. En cas de doute, contactez un professionnel.
Votre pompe à chaleur est un appareil puissant qui doit avoir sa propre protection sur votre tableau électrique. Il est interdit de la brancher sur une prise de courant classique.
- Une ligne électrique dédiée : La PAC doit être alimentée par une ligne directe depuis votre tableau électrique, sans autre appareil branché dessus.
- Un disjoncteur différentiel 30mA : C’est obligatoire pour la protection des personnes. Il doit être installé en tête de la ligne dédiée à la pompe à chaleur.
- Le bon calibre de disjoncteur : La puissance (en Ampères) du disjoncteur magnétothermique dépend de la puissance de votre PAC. Référez-vous impérativement à la notice du fabricant pour connaître le calibre exact et la section de câble à utiliser.
Étape 4 : Mise en Service et Premiers Réglages
Une fois les raccordements hydraulique et électrique terminés, il est temps de mettre en service votre installation. C’est le moment de vérifier que tout fonctionne correctement.
Commencez par le réglage des vannes du by-pass. Pour le démarrage, ouvrez complètement les vannes d’entrée et de sortie de la PAC, et fermez partiellement ou totalement la vanne centrale du by-pass. Cela force l’eau à passer dans la pompe à chaleur.
Ensuite, suivez ces étapes :
- Remettez la filtration de la piscine en marche.
- Vérifiez attentivement l’absence de fuites au niveau de tous les raccords que vous avez collés. Si une fuite apparaît, coupez tout et refaites le collage.
- Mettez la pompe à chaleur sous tension via son disjoncteur.
- Allumez l’appareil et réglez la température de consigne souhaitée sur l’écran de contrôle.
FAQ – Questions Fréquentes sur l’Installation d’une PAC Piscine
Faut-il obligatoirement un kit by-pass ?
Oui, c’est fortement recommandé. Ne pas en installer peut entraîner un débit d’eau trop élevé dans l’appareil, nuire à ses performances et compliquer énormément l’entretien ou l’hivernage.
À quelle température extérieure puis-je allumer ma PAC ?
Cela dépend du modèle. La plupart des pompes à chaleur fonctionnent efficacement lorsque la température de l’air est supérieure à 10-15°C. En dessous, le rendement baisse beaucoup. Consultez la notice de votre PAC pour connaître sa plage de fonctionnement optimale.
Dois-je abriter ma pompe à chaleur en hiver ?
Oui, l’hivernage est une étape cruciale. Vous devez vidanger complètement l’eau contenue dans la PAC pour éviter que le gel n’endommage l’échangeur. Une fois vidangée, il est conseillé de la protéger avec une housse d’hivernage adaptée.
Quelle section de câble électrique prévoir ?
La section du câble (ex: 1,5 mm², 2,5 mm², 4 mm²) dépend de la puissance de la pompe et de la distance par rapport au tableau électrique. La seule information fiable se trouve dans la notice d’installation fournie par le fabricant. C’est ce document qui fait foi.
